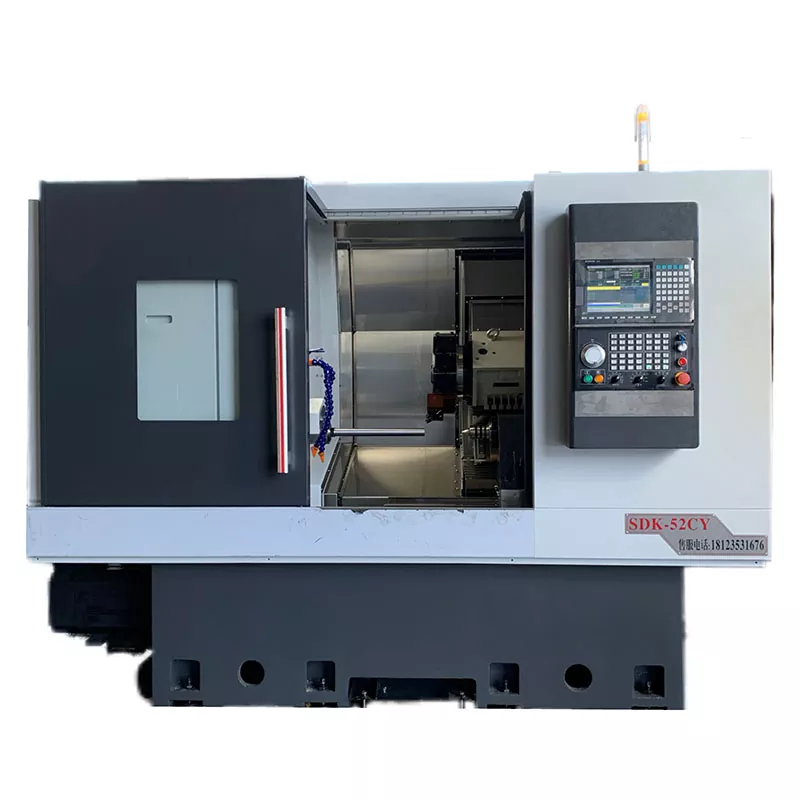

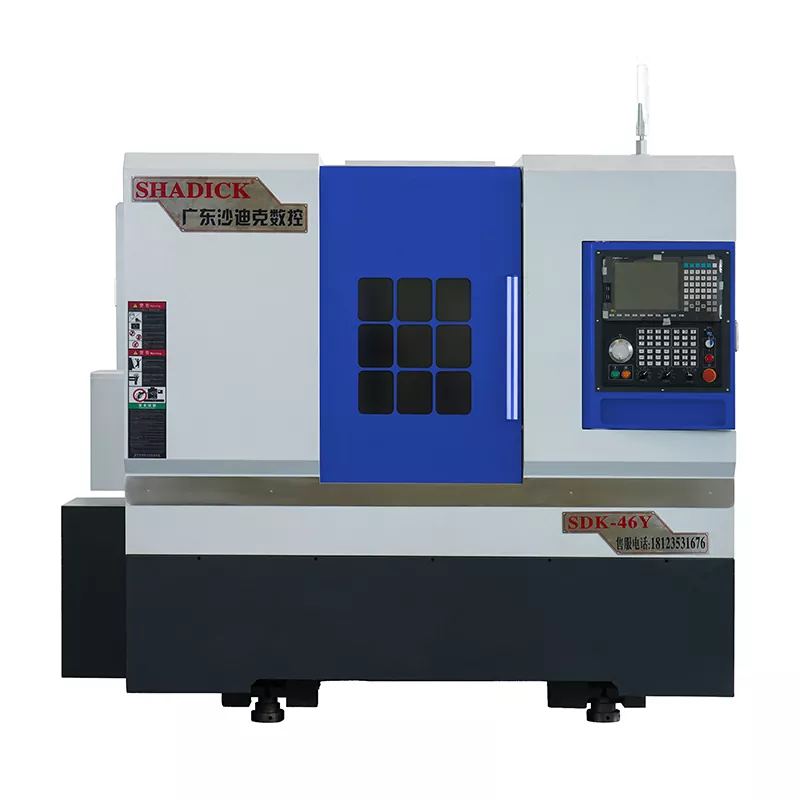

Interpolált Y-tengelyes forgórész CNC szerszámgépek

Az interpolált Y-tengelyes forgórész-összetett CNC szerszámgépek, mint a Cithe-Mill komplex gépek sorozatán belüli fejlett modell, kihasználják az egyedi feldolgozási módszerét, amely ötvözi az x tengely rugalmas elülső és légtengelyének mozgását az Y-tengely pontos függőleges elmozdulásával, hogy elérje a multi-eljárás-machining hatékony integrációját. Ez az innovatív formatervezés nemcsak jelentősen növeli a termelés hatékonyságát, hanem zökkenőmentesen igazodik a modern gyártás sürgős igényeihez a hatékony és magas színvonalú termelés érdekében.

Kérdés küldése

termékleírás

Interpolált Y-tengelyes forgómalom-összetett CNC szerszámgépünk behozott nagy pontosságú lineáris vezetőkkel, hengeres csavarokkal és precíziós csapágyakkal van felszerelve.

Teljes mértékben kihasználja a négy tengelykapcsolat nehéz vágásának és a nagy merevségnek a legnagyobb előnyeit.

Ez egy forgómalom-összetett megmunkáló gép, amelynek interpolált Y-tengelyes Power torony és farokközpontja van, egy új modell, amely helyettesíti az egyenes Y tengelyű gépet.

A programozható hidraulikus farokállomány központja lehetővé teszi az egyszemélyes működés kiterjesztését vagy visszahúzódását, megkönnyítve az egyszerű munkadarab-szorítást. Kétsebességű vezérléssel rendelkezik (gyors és lassú).

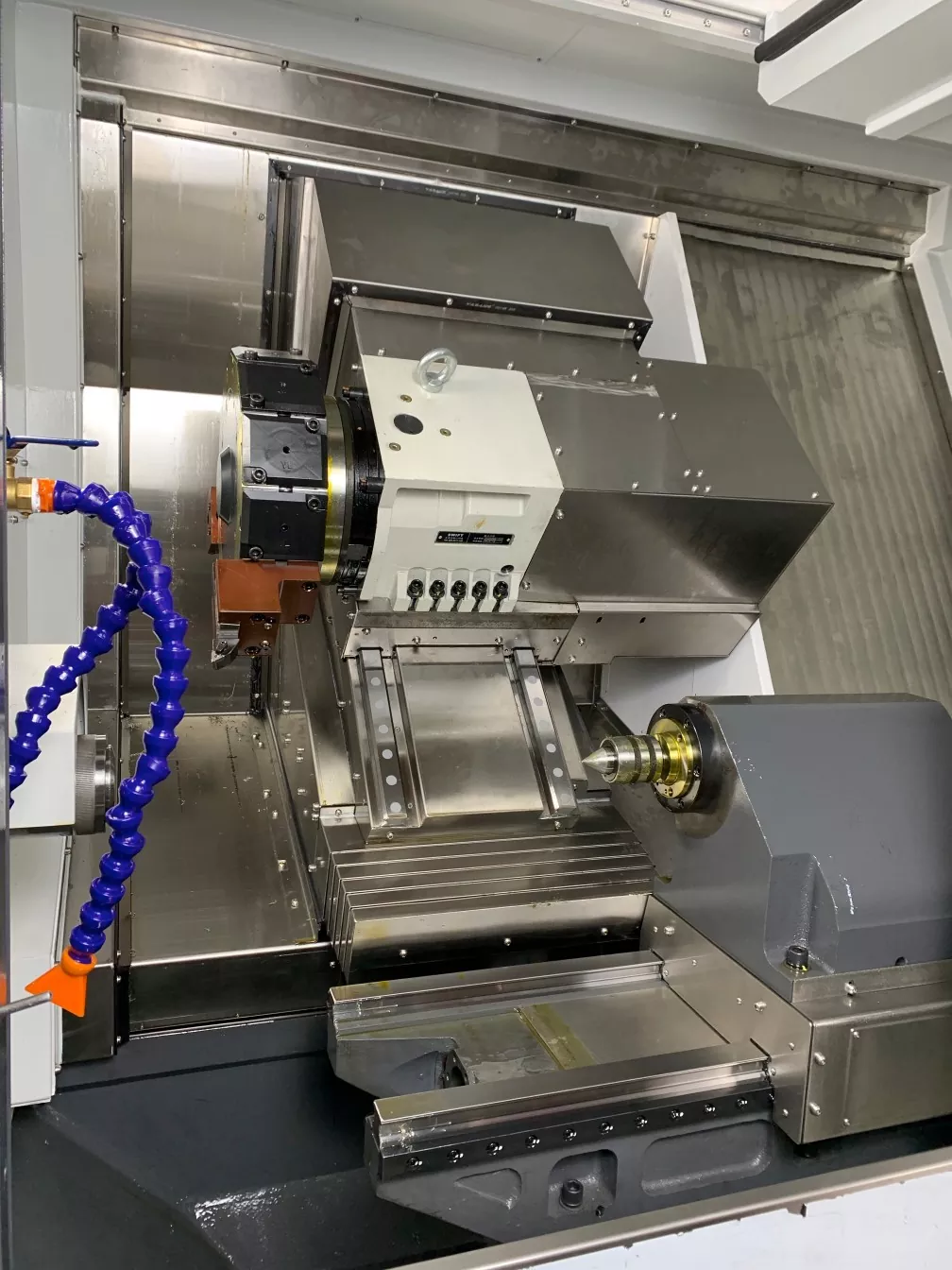

A Power Turret nagy releváns alkatrészek megmunkálására használják, és az interpolált Y-tengelyű teljesítményfej használható a forgórész-összetett funkcióval kombinálva, a gép komplex alkatrészeihez.

A szerszámgép ágya magas, alacsony sín kialakítását alkalmazza, 15:30 fokos szögarányt, amely hatékonyan biztosítja, hogy a szerszámgép nem deformálódik a hosszú távú működés során, és jó merevséggel és erős stabilitással rendelkezik.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	52 -es számúság
Forogja az ágytestet	Φ600
A legnagyobb átmérőjű feldolgozás	Φ350
Orsó
Orsó orr	A2-6
Rúd rekesz	Φ52
Orsósebesség	0-4500
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,005
Orsó lövöldözés	≤0,005/100 mm
Orsó kúp	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Farok ülés utazása
A farok hüvelyének meghatározása	MO 4#
Farok ülés utazása	500 mm
Farok ülés mozgásának módszere	csúszó
Chuck felső távolsága	630 mm
Farok ülésen történő nyomástartomány	5-20 kilogramm
Legfontosabb útvonal	120 mm
Farok ülés szerkezete	Precíziós hüvelytípus
Tengelyirányú löket
X tengelyes utazási sugár	260 mm
Z-tengelyes löket	620 mm
Y tengelyes löket	﹢ 60mm﹣68 mm
Motor teljesítmény
Orsó (szervó) és motor	11 kW
X tengely (szervó) és motor	3.1 kW
Z tengely (szervó) és motor	3.1 kW
Y tengely (szervó) és motor	2,4 kW
Tápellátó fejmotor	5,5 kW
eláraszt
eláraszt	BMT55
Más
Súly	5000 kg
Mechanikai méretek	290019502100

Termékfestmény és alkalmazás

Az interpolált Y-tengelyes forgács-összetett CNC szerszámgépeket széles körben használják a különféle gyártóiparokban, különösen a nagy pontosságú és összetett alkatrészek, például dokkolási betétek, autóipari alkatrészek, orvosi berendezések stb. Feldolgozásában, amelyek jelentős előnyökkel járnak. Ezenkívül felhasználható komplex geometriai alakzatokkal, különféle méretekkel és nagy pontosságú igényekkel, például hengeres felületekkel, kúpos felületekkel, lépcsős felületekkel, gömb alakú felületekkel és más típusú forgó felületek feldolgozására is.

Termelési részletek

A csavarrúd és egy szervo motor vezérli és vezérli. A mozgásra és a tolóerőre vonatkozó program utasításai beállíthatók, és a művelet egyszerű.

Elfogadja egy programozható hidraulikus farokhely kialakítását, amely megkönnyíti a kerekség és a koncentrikusság biztosítását az ultra-hosszú és karcsú tengely alkatrészek feldolgozásakor.

A programozható hidraulikus faroklapot vezérelheti az előre, hátrafelé mozgást és a farok leállítását az M-kódokon és a K-kódokon keresztül. Ezenkívül lehetővé teszi a nyomás tetszőleges beállítását. Ez egyszerű, kényelmes, biztonságos és megbízható.
