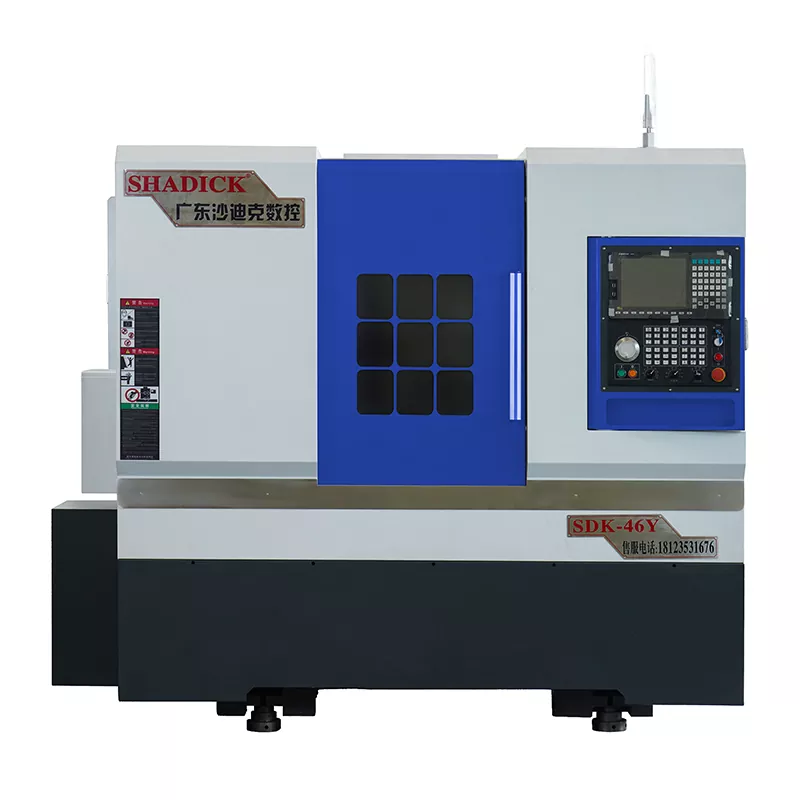

46 forduló és őrlés összetett CNC szerszámgépek

A Shadick nemcsak a csúcskategóriás 46-os fordítás és a Milling CNC szerszámgépek, hanem a testreszabott szolgáltatásokban is kitűnő. Műszaki csapatunk gondosan megtervezi a folyamatáramlást, konfigurálja az eszközöket és az automatizálási megoldásokat az egyes ügyfelek egyedi igényei alapján, valóban "egyablakos" megoldást kínál minden ügyfél számára. A Shadick kiválasztása azt jelenti, hogy olyan gyártási partner kiválasztását választja, amely hatékony és aggódhat a műveletekhez.

Kérdés küldése

termékleírás

A 46-os forduló és őrlési összetett CNC szerszámgépünk a valódi Y tengelyes erő toronyvezérlést használja a komplex alkatrész-megmunkálás elvégzéséhez.

Mindegyik tengely behozott nagy pontosságú lineáris vezetőkkel, hengeres csavarokkal és precíziós csapágyakkal van felszerelve.

Acél alkatrészek és rozsdamentes acél nagyméretű precíziós megmunkálását, valamint a tengely végeinek fúrását és megcsapolását képes elvégezni.

A közvetlen kapcsolt Power torony Y tengelye 4 vezetékes sín-/kettős kemény vasúti vezérlést alkalmaz, ami jelentősen javítja a pontosságot és a nagy merevséget.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	46y
Forogja az ágytestet	Φ450
A legnagyobb átmérőjű feldolgozás	Φ350
Orsó
Orsó orr	A2-5
Rúd rekesz	Φ46
Orsósebesség	0-6000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,003
Orsó lövöldözés	≤0,005/100 mm
Orsó kúp	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Tengelyirányú löket
X tengely	250 mm
Z-tengelyes löket	400 mm
Y tengelyes löket	± 35 mm
Motor teljesítmény
Orsó (szervó) és motor	7,5 kW
X tengely (szervó) és motor	3.1 kW
Z tengely (szervó) és motor	3.1 kW
Y tengely (szervó) és motor	2,4 kW
Tápellátó fejmotor	5,5 kW

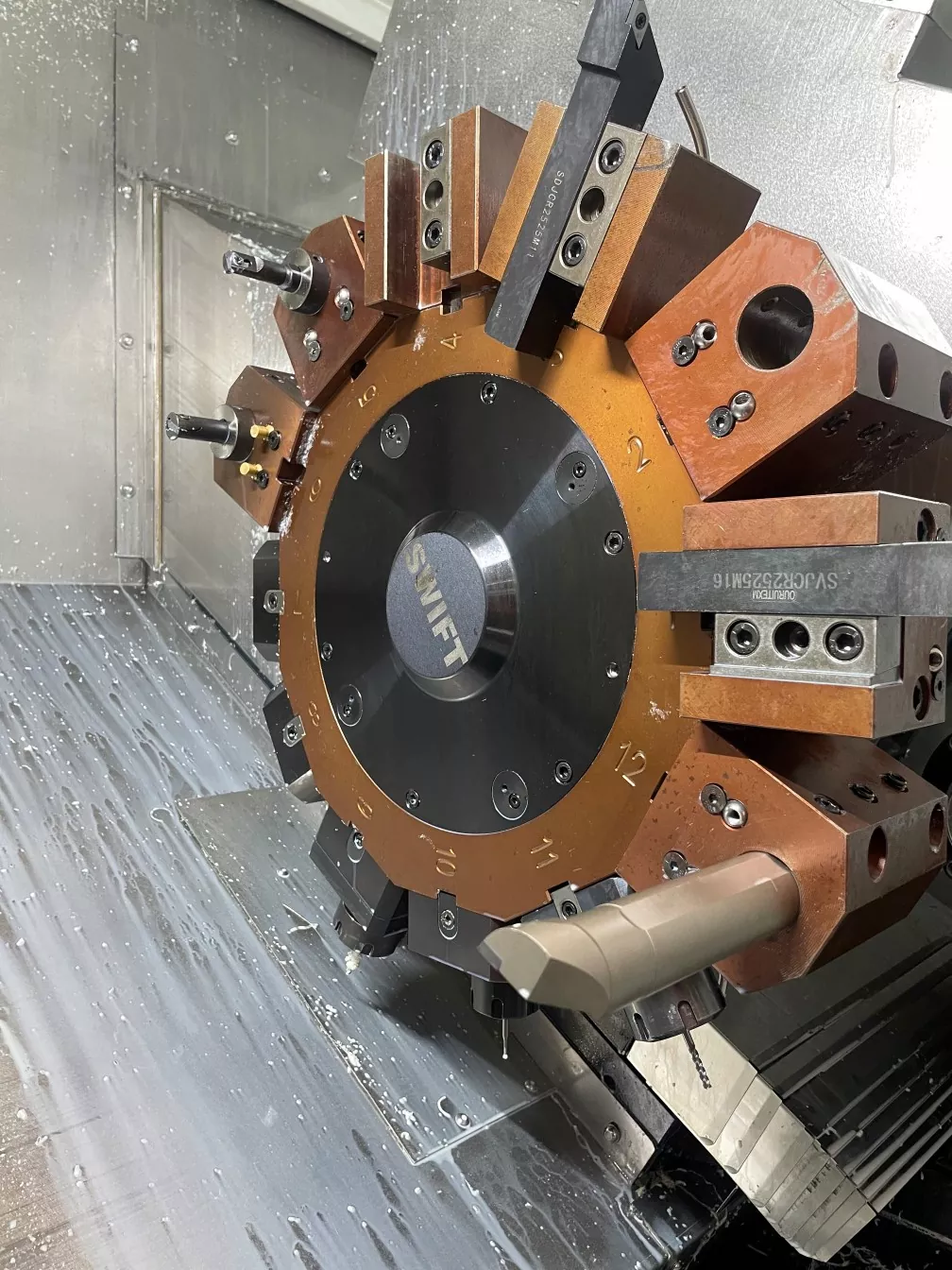

12 - Station Power torony (BMT40)	CNC király Tajvanból, Kínából
Power Head 0 - Fokozat	2
Power Head 90 - Fokozat	2
Más
Súly	3600 kg
Mechanikai méretek	273017101920

Termékfestmény és alkalmazás

A Shadick 46-fordítás és a Milling CNC szerszámgépek egyesítik az eszterga és a megmunkáló központ funkcióit. Kifejezetten úgy tervezték, hogy a pontosság, a koncentricitás és a koaxialitás magas követelményeivel rendelkező termékek kezelésére szolgáljon. Általában a pótalkatrészek olyan területeken történő feldolgozására használják, mint például az autóipar, az űr- és a penészgyártó ipar. Egyetlen szorítással befejezheti a komplex alkatrészek feldolgozását, lerövidítheti a termelési időt és csökkenti a költségeket.

Termelési részletek

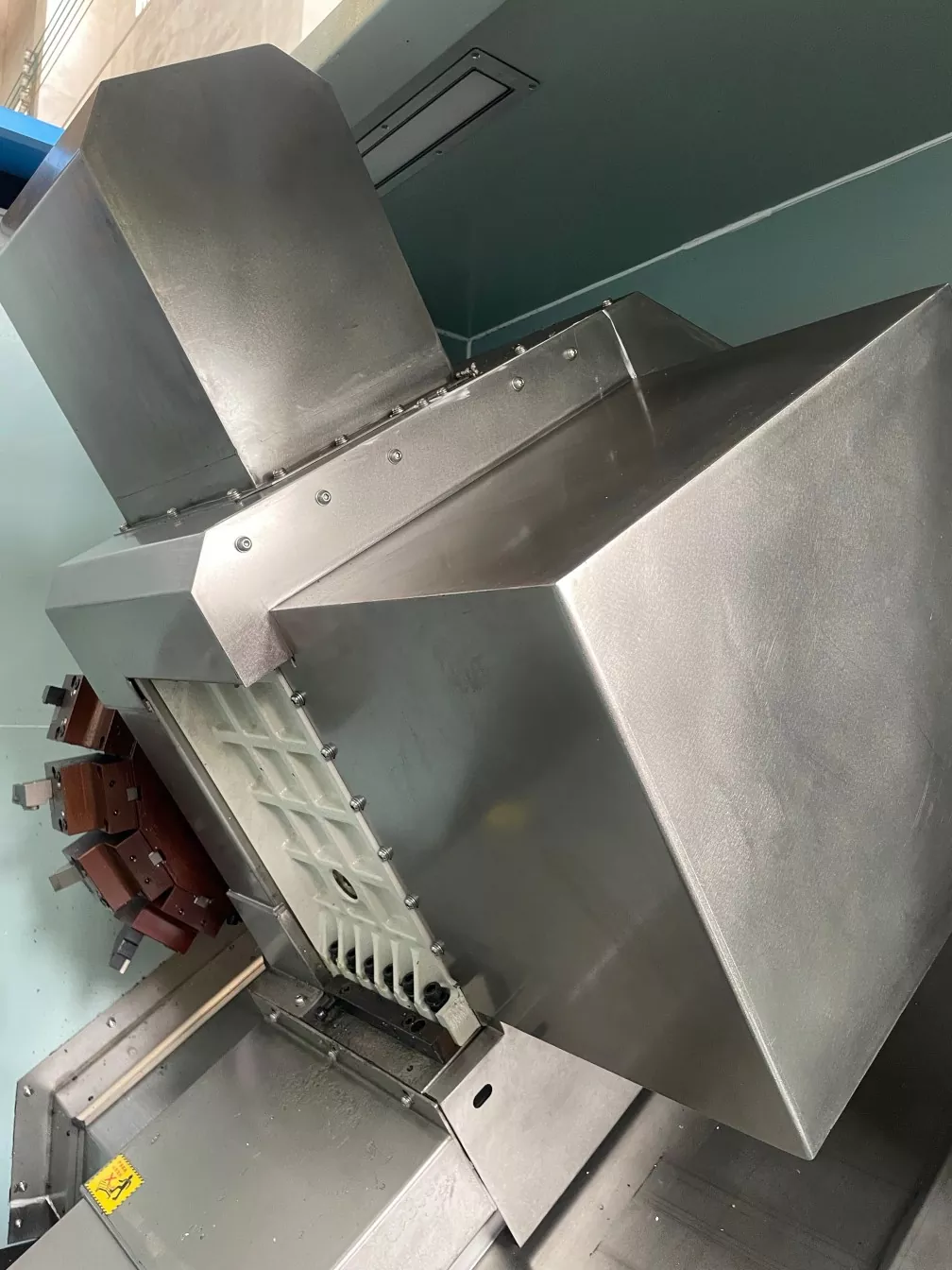

46 forduló és őrlés összetett CNC szerszámgépek belső szerkezeti kijelzője

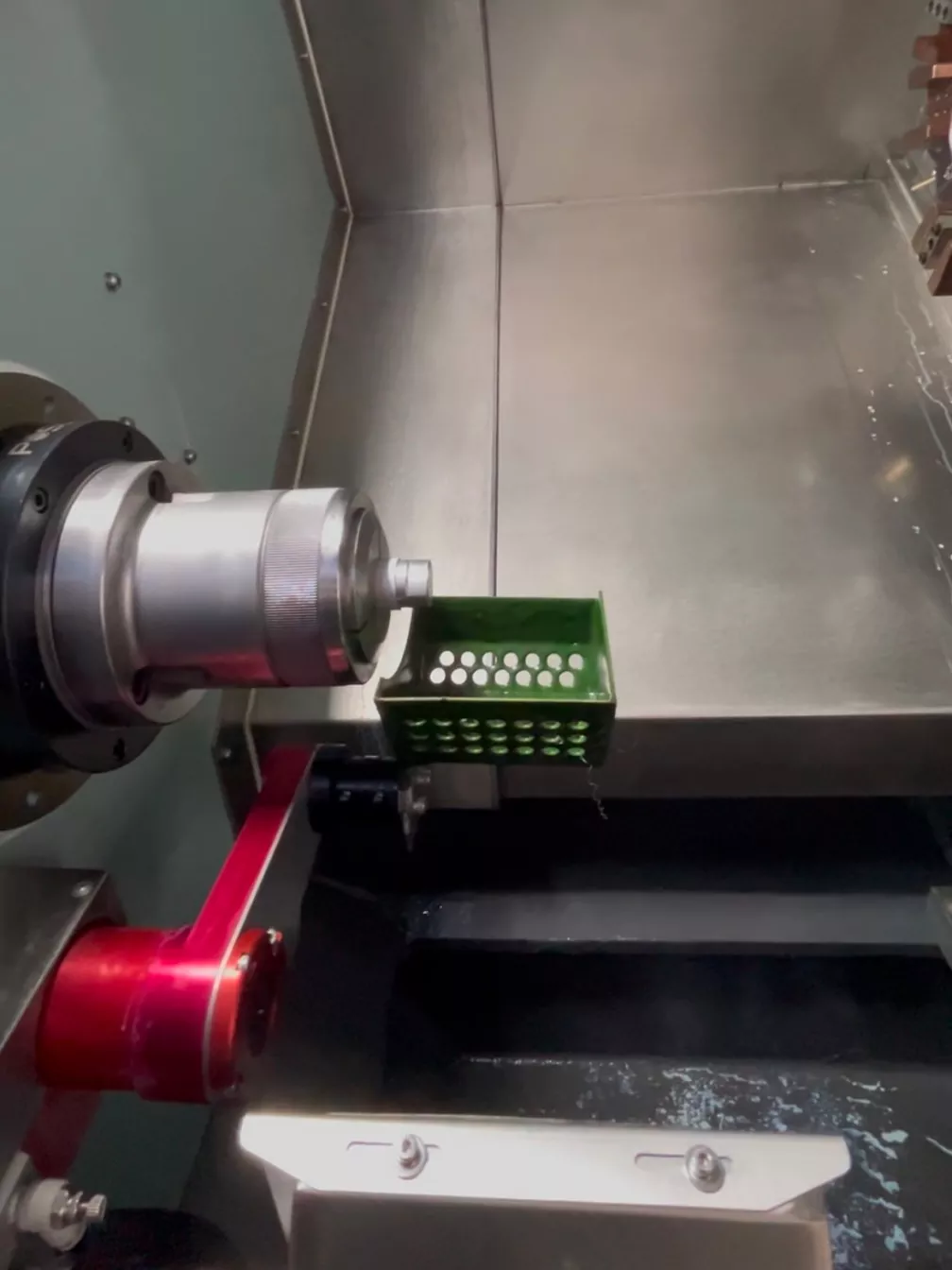

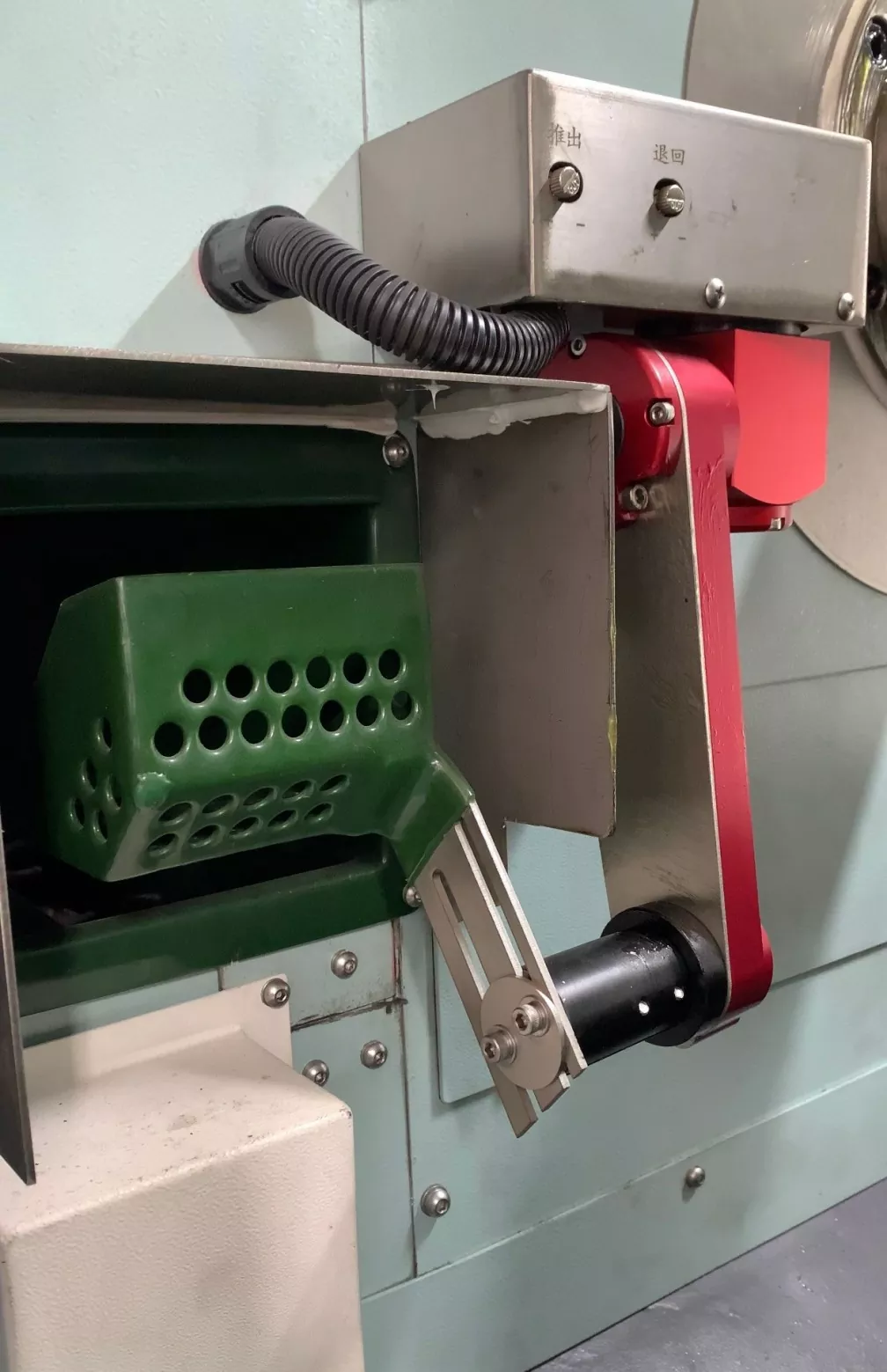

Felszerelésünk lehetővé teszi a munkadarabok és az automatikus adagoló opcionális telepítését az ügyfelek igényeinek megfelelően, ami időt és munkát takaríthat meg, és csökkentheti a költségeket.
