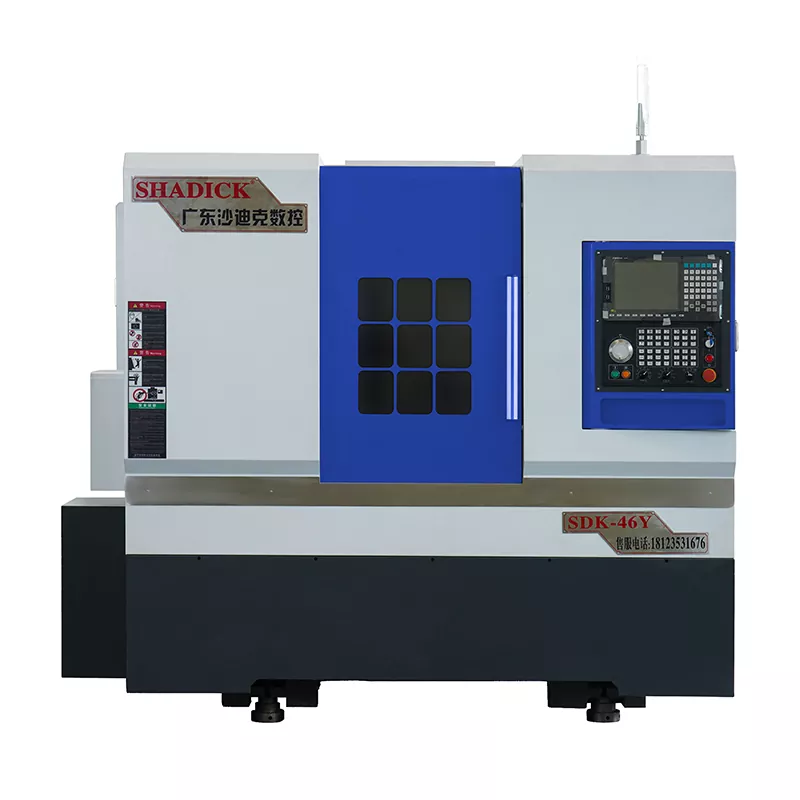

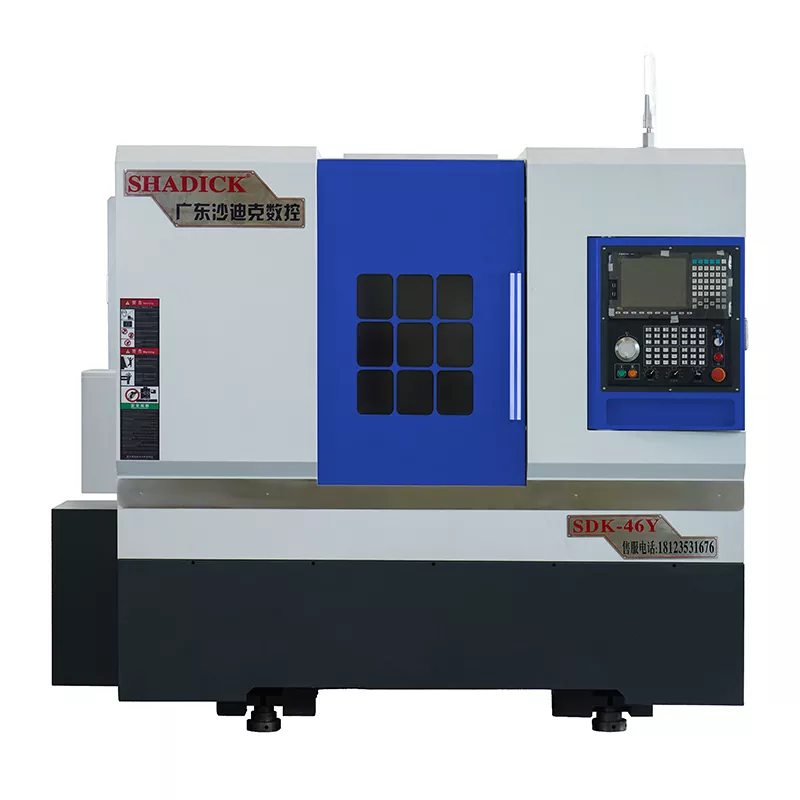

46-farok farkú forgómalom kompozit CNC gép

A 46 farok-forgó-mill kompozit CNC-gép egy általában használt berendezés a gyártóiparban, kombinálva a forgalom, a marás, a fúrás, a megcsapolás és még sok más funkcióit, lehetővé téve a több feladat befejezését egyetlen beállítással. Turn-mill-központunk különösen alkalmas komplex alkatrészek, például karcsú alkatrészek és bonyolult ívelt felületek feldolgozására, amelyeket a hagyományos megmunkálási módszerekkel gyakran nehéz elérni nagy hatékonysággal és pontossággal.

Kérdés küldése

termékleírás

A 46-farok-malom kompozit CNC-gép egyidejűleg képes elérni a többfolyamatú forgómill-összetett funkciókat, mint például a forgalom, a marás, a fúrás, a csapás, a hobbing és a rés.

Az orsó C-tengelye nagy felbontású mágneses gyűrűs kódolóval van felszerelve, lehetővé téve a folyamatos indexelést (az indexelési pontosság akár 0,01 fok is). Koaxiálisan összeállítják a szerszámgéppel, hogy biztosítsák a helymeghatározási pontosságot és a C-tengely nagy megbízhatóságát.

Teljesen zárt védő kialakítást fogad el, amely hatékonyan védi a fontos alkatrészeket, például a csavarokat, útmutatókat és csapágyakat. Esztétikai szempontból kellemes, stabil és tartós.

A tajvani SynTEC operációs rendszert használja, amely lehetővé teszi a gyors pozicionálást a nagy sebességű működés során, hatékonyan javítva az indexelési hatékonyságot és a pontosságot.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	46y
Forogja az ágytestet	Φ450
A legnagyobb átmérőjű feldolgozás	Φ350
Orsó
Orsó orr	A2-5
Rúd rekesz	Φ46
Orsósebesség	0-6000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,005
Orsó lövöldözés	≤0,005/100 mm
Orsó kúp	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Farok ülés utazása
A farok hüvelyének meghatározása	MO 5#
Farok ülés utazása	370 mm
Farok ülés mozgásának módszere	csúszó
Chuck felső távolsága	450 mm
Farok ülésen történő nyomástartomány	5-20 kilogramm
Legfontosabb útvonal	120 mm
Farok ülés szerkezete	Precíziós hüvelytípus
Tengelyirányú löket
X tengelyes löket	250 mm
Z-tengelyes löket	510 mm
Y tengelyes löket	± 35 mm
Motor teljesítmény
Orsó (szervó) és motor	7,5 kW
X tengely (szervó) és motor	3.1 kW
Z tengely (szervó) és motor	3.1 kW
Y tengely (szervó) és motor	2,4 kW
Tápellátó fejmotor	5,5 kW
15- Station Power torony (BMT40)	CNC király Tajvanból, Kínából
Power Head 0 - Fokozat	2
Power Head 90 - Fokozat	2
Más
Súly	3600 kg
Mechanikai méretek	285017802040

Termékfestmény és alkalmazás

A Turn-Mill komplex a Tailstock-szal egy sokoldalú megmunkáló berendezés, amely ötvözi a forgalom és az őrlés funkcióit, és egy farokállomány-eszközt tartalmaz, amely támogatja a különféle munkadarabok feldolgozását. Ez a 46 farok-malom kompozit CNC gép nagy pontosságú, nagy hatékonyságú és komplex alakú munkadarabok feldolgozására szolgáló képessége széles körben használható több iparágban.

Termelési részletek

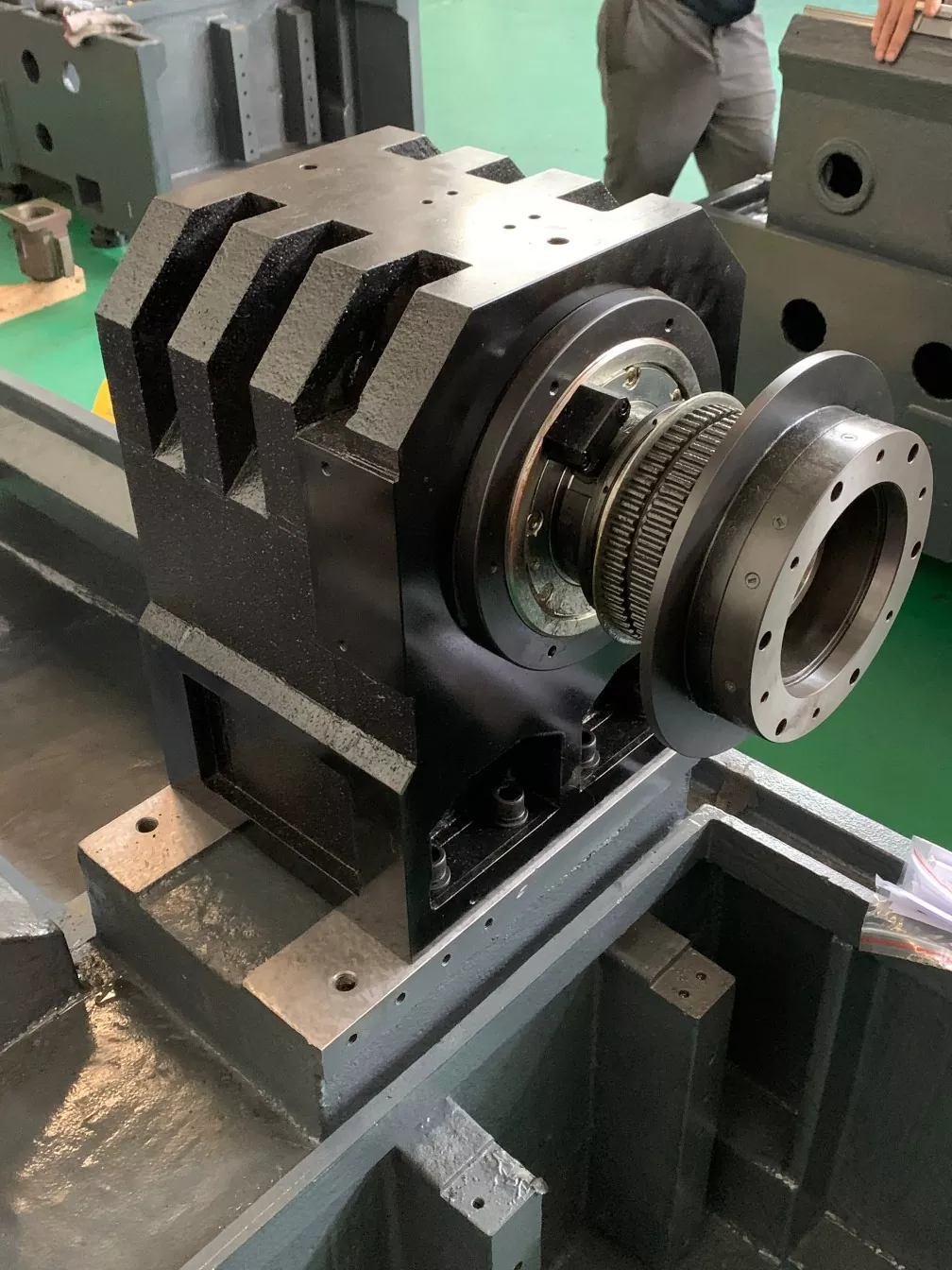

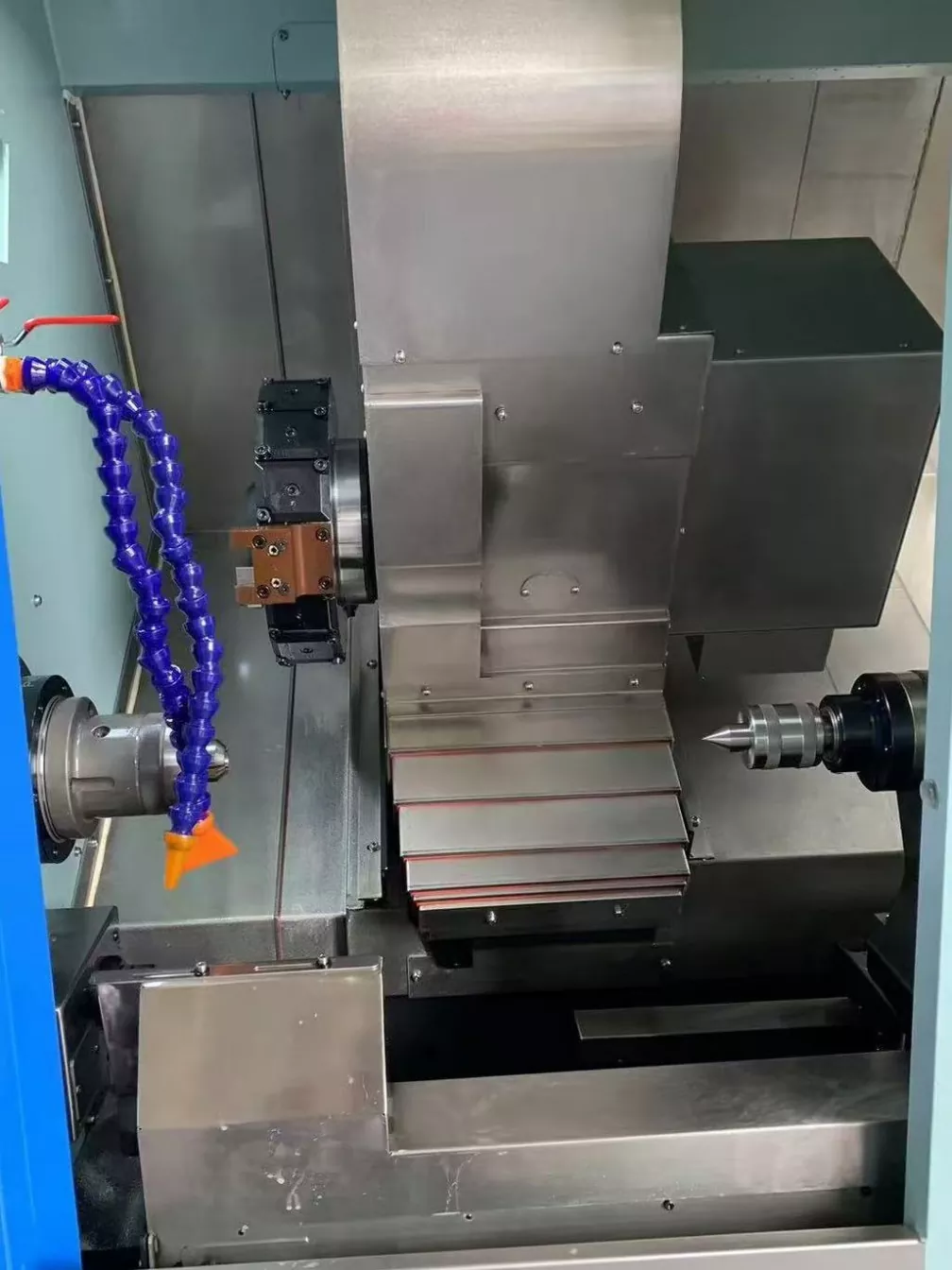

46-farok farkú forgó-mill kompozit CNC gép belső szerkezete a szerszámgépnek.

A 15 állomásos Power torony több szerszámot tölthet be. Komplex alkatrészek megmunkálásakor nem kell gyakran megváltoztatni a szerszámokat, ami csökkenti a szerszám megváltoztatása által okozott leállást és javítja a megmunkálási hatékonyságot.
