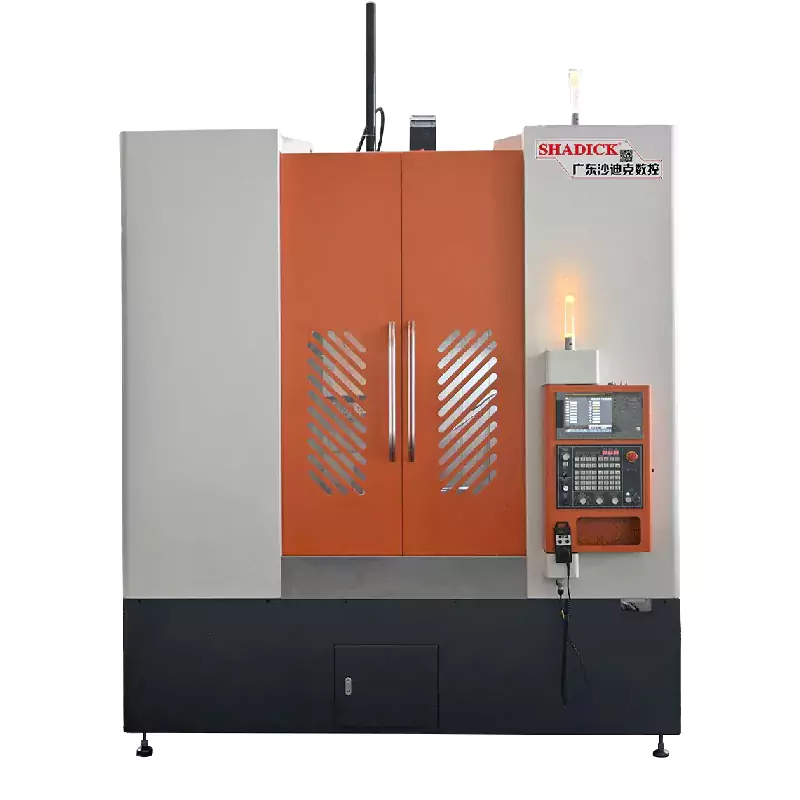

80 függőleges CNC szerszámgép

A 80 függőleges CNC szerszámgép többtengelyes vezérléssel van felszerelve, amely rugalmasan alkalmazkodik a komplex munkadarabok sokoldalú megmunkálási igényeihez. A Workbench pozíciója intuitív, a programozás egyszerű, és a szolgáltatók számára kényelmes a megmunkálási műveletek és a program beállításainak elvégzése. Különféle anyagokat képes kezelni, beleértve a fémeket, nem fémeket stb., A különféle iparágak feldolgozási igényeinek kielégítése érdekében.

Kérdés küldése

termékleírás

Stabil feldolgozás: A munkadarabot természetesen a gravitáció helyezi el, stabil vágógyűrűt biztosítva a nagy pontosságú feldolgozás biztosítása érdekében. A német Schott toronyval párosítva 80 függőleges CNC szerszámgép nagy pontosságú, pontos pozicionálással és erős merevséggel rendelkezik.

Mindkét tengely (XZ) használja az 55 mm-es nagy teherbírású hengereket és 50 mm-es csavarrudakat, amelyeket hat nagy teherbírású csúszkával támasztanak alá

Alkalmas a nagy külső átmérőjű és nehéz súlyú alkatrészek feldolgozására.

A szerszámgép alapja majdnem négyzet alakú, nagy merevséggel, csökkentve a deformáció és a mozgás hatását.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	LC60	LC80
Forogja az ágytestet	Φ700	Φ850
A legnagyobb átmérőjű feldolgozás	Φ600	Φ800
Orsó
Orsó orr	A2-8	A2-11
Rúd rekesz	Φ86	Φ60
Orsósebesség	0-2000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,008
Orsó lövöldözés	≤0,008/100 mm
Orsó kúp	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Tengelyirányú löket
X tengelyes löket	500 mm
Z-tengelyes löket	750 mm
Motor teljesítmény
Orsó (szervó) és motor	15 kW
X tengely (szervó) és motor	2,9 kW
Z tengely (szervó) és motor	2,9 kW
eláraszt
eláraszt	8 munkaállomás 380 szerszám tálcával
Más
Súly	9000 kg	11000 kg
Mechanikai méretek	245023302650

Termékfestmény és alkalmazás

A nehéz és nagy alkatrészek feldolgozását, például tengelyeket, fogaskerekeket, kerekes csomópontokat stb. Széles körben használják olyan iparágakban, mint a nehéz gépek gyártása, bányászat és olajkivonás. A nagy pontosságot igénylő mezők, például a repülőgép -alkatrészek, rendkívül nagy megmunkálási pontosságot és felületminőséget igényelnek. Nagy formák és berendezések alkatrészeinek gyártása: A nagy alkatrészek, például a penészgyártás és az energiatermelő berendezések komplex formájának és nagy pontosságú követelményeinek teljesítése.
