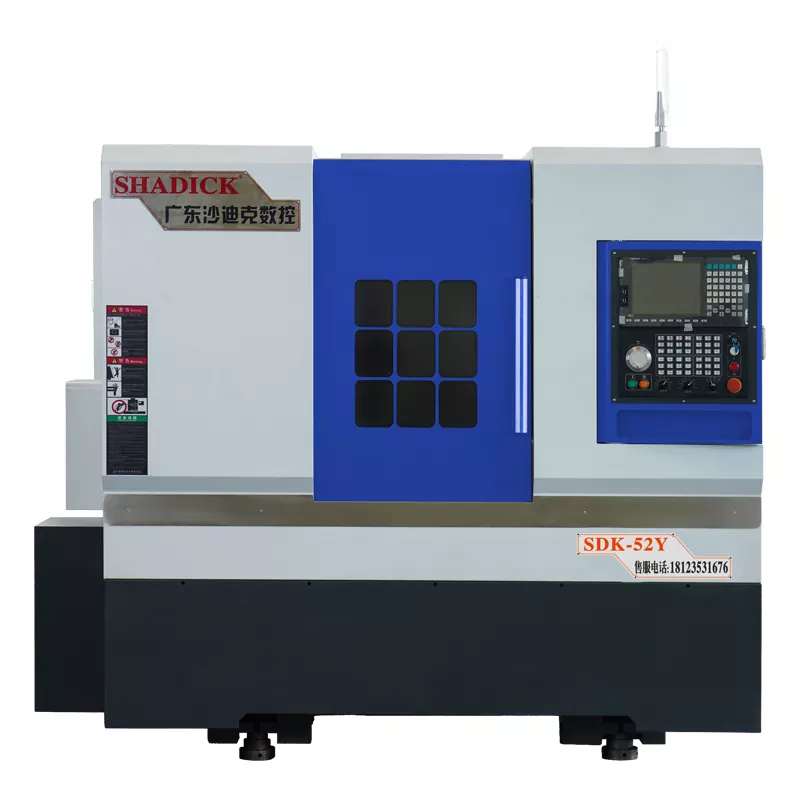

52-farok-forgó-mill kompozit CNC gép

A Shadick 52-farok forgó-mill kompozit CNC gépe rugalmasan konfigurálható a szokásos vagy programozható hidraulikus farkával az ügyfelek igényei szerint. A szokásos hidraulikus faroklapot könnyen kezelhető, de rugalmassága és pontossága korlátozott; A programozható hidraulikus faroklapot viszont a fejlett programozási vezérlésre támaszkodik a nagy pontosságú és rugalmas megmunkálás elérése érdekében, amely megfelel a komplex követelményeknek.

Kérdés küldése

termékleírás

A Shadick 52-farok-malom kompozit CNC gépének Power Turret Y tengelyét 4 lineáris útmutató vagy dupla edzett útmutató vezérli, ami jelentősen javítja a pontosságot és a nagy merevséget.

Fel van szerelve egy programozható hidraulikus farkával. Csak egy gombnyomással egy gombnyomással meghosszabbíthatja vagy visszahúzhatja a faroklapot, megkönnyítve a munkadarabok rögzítését. Kétsebességű vezérléssel rendelkezik (gyors és lassú).

Négy tengelykapcsoló megmunkálása van a forgalomhoz, őrléshez, fúráshoz, megérintéshez stb.

A Power Turret felhasználható a nagy reverési alkatrészek gépelésére. Az igazi y tengelyes teljesítményfej kombinálható a forgórész-összetett funkcióval a gépkomplex alkatrészekhez.

Nagy méretű precíziós megmunkálást végezhet acél és rozsdamentes acél alkatrészeken, valamint a tengely végén fúrást és megérintést. A faroklánccal rendelkező gép feldolgozhatja a hosszú tengelyes alkatrészeket.

Az oldalon van egy elektromos eszköz funkciómodul, amely olyan funkciókat képes végrehajtani, mint a fúrás, a megcsapolás és a maróhelyek, lehetővé téve a különféle tengely alkatrészek pontos fúrását és őrlését.

Az erőfej motorja 5,5 kW teljesítményű, és önálló hűtőrendszerrel van felszerelve. A maximális forgási sebessége elérheti a 8000 fordulatot percenként. 24 órás megmunkálást végezhet, anélkül, hogy túlmelegedne vagy riasztást indítson.

Termékparaméter (specifikáció)

Feldolgozási kapacitás	52Y
Forogja az ágytestet	Φ500
A legnagyobb átmérőjű feldolgozás	Φ350
Orsó
Orsó orr	A2-6
Rúd rekesz	Φ52
Orsósebesség	0-6000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,005
Orsó lövöldözés	≤0,005/100 mm
Orsó kúp	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Farok ülés utazása
A farok hüvelyének meghatározása	MO 5#
Farok ülés utazása	420 mm
Farok ülés mozgásának módszere	csúszó
Chuck felső távolsága	450 mm
Farok ülésen történő nyomástartomány	5-20 kilogramm
Legfontosabb útvonal	120 mm
Farok ülés szerkezete	Precíziós hüvelytípus
Tengelyirányú löket
X tengelyes löket	260 mm
Z-tengelyes löket	520 mm
Y tengelyes löket	± 45 mm/± 50 mm
Motor teljesítmény
Orsó (szervó) és motor	11 kW
X tengely (szervó) és motor	3.1 kW
Z tengely (szervó) és motor	3.1 kW
Y tengely (szervó) és motor	2,4 kW
Tápellátó fejmotor	5,5 kW
12- Station Power torony (BMT45)	CNC király Tajvanból, Kínából
Power Head 0 - Fokozat	2
Power Head 90 - Fokozat	2
Más
Súly	3700 kg
Mechanikai méretek	285017802040

Termékjellemző és alkalmazás

A forgómill összetett szerszámgép lényegében nagy hatékonysággal és többfunkciókkal rendelkezik. Képes különféle megmunkálási feladatokat elvégezni egyetlen szorításban, így rendkívül alkalmas a hatékony termeléshez szükséges feldolgozóipar számára. Ez alkalmazható a hosszú tengelyes megmunkálásra olyan iparágakban, mint például az autóalkatrészek, az átviteli ipar és a szélenergia-termelés.

Termelési részletek

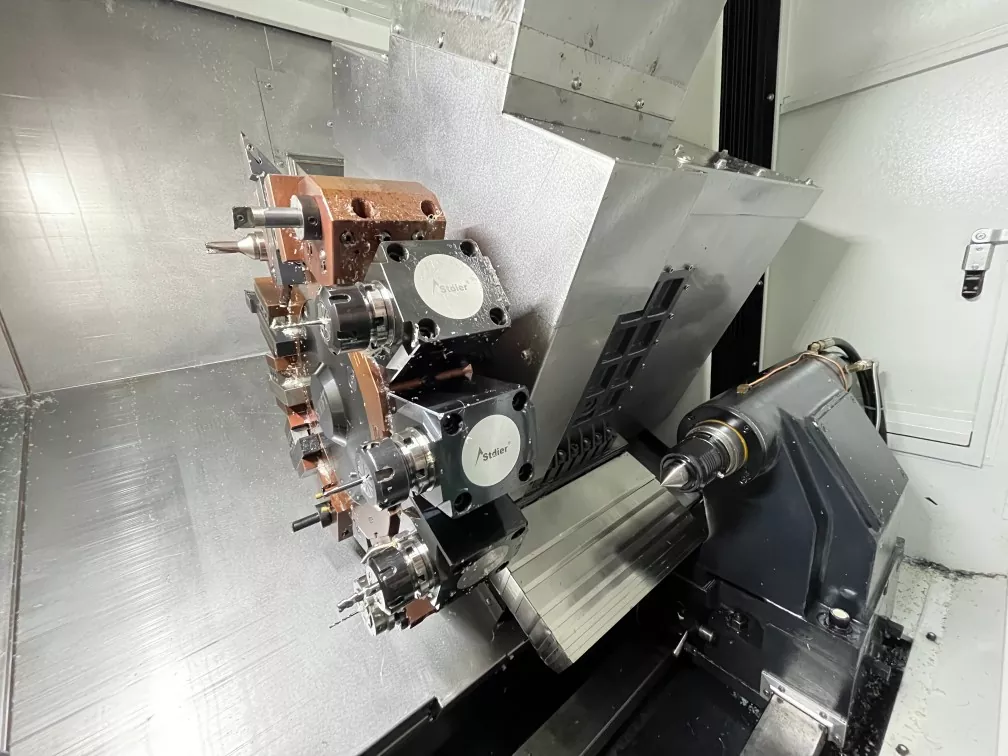

52-farok-forgó-mill kompozit CNC gép A szerszámgép belső szerkezete ， a BMT55 szervo-vezérelt torony javítja az indexelés megbízhatóságát és biztosítja a nagy merevséget az őrlés során.
