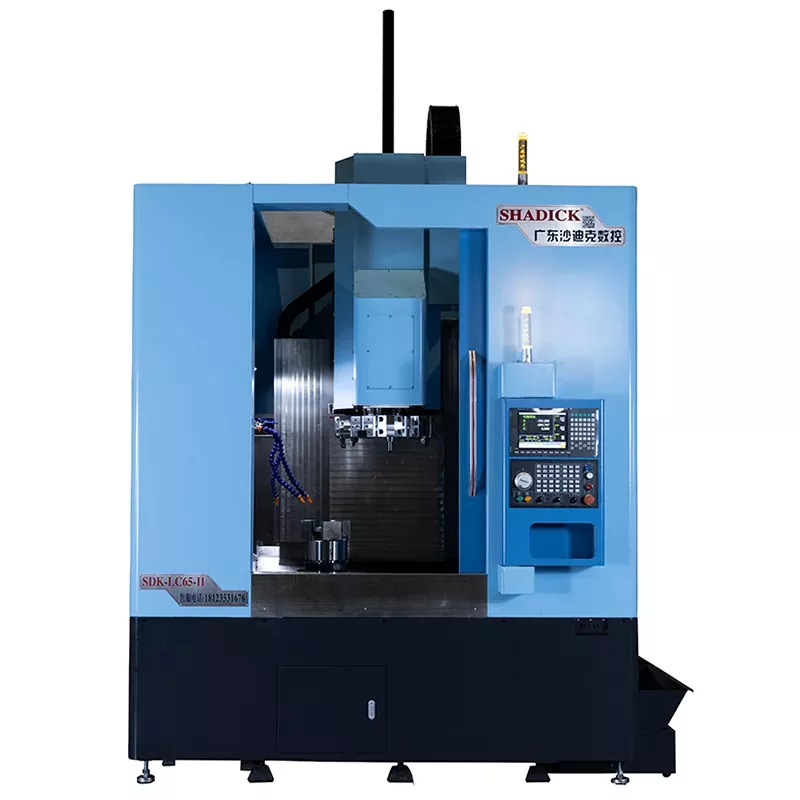

60 függőleges CNC szerszámgép

A 60 függőleges CNC szerszámgép függőleges elrendezése számos előnyt jelent: a kompakt szerkezetét, a kis lábnyomát és a korlátozott térben lévő munkakörnyezetre való alkalmasságot. A munkadarabot a megmunkálási folyamat során természetesen gravitációval helyezik el, amely rendkívül stabil megmunkálási környezetet biztosít a műveletek vágására és biztosítja a nagy pontosságú megmunkálás elérését.

Kérdés küldése

termékleírás

A 60 függőleges CNC szerszámgép általában különféle kiegészítőkkel és szerszámokkal van felszerelve, amelyek különféle megmunkálási feladatokat, például fordulást, őrlést, fúrást, megcsapolást stb. Teljesíthetnek. A vertikális szerszámgépek szerkezeti tervezése megkönnyíti az integrációt az automatizált berendezésekkel, például a berendezések és a kirakodó eszközök és robotok kialakításával, automatizált gyártósorokat képezve, amelyek elérik a hatékony és folyamatos feldolgozási műveleteket, csökkentik a munkaerőköltségeket és javítják a termelési hatékonyságot.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	LC60	LC80
Forogja az ágytestet	Φ700	Φ850
A legnagyobb átmérőjű feldolgozás	Φ600	Φ800
Orsó
Orsó orr	A2-8	A2-11
Rúd rekesz	Φ86	Φ60
Orsósebesség	0-2000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,008
Orsó lövöldözés	≤0,008/100 mm
Orsó kúp	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Tengelyirányú löket
X tengelyes löket	500 mm
Z-tengelyes löket	750 mm
Motor teljesítmény
Orsó (szervó) és motor	15 kW
X tengely (szervó) és motor	2,9 kW
Z tengely (szervó) és motor	2,9 kW
eláraszt
eláraszt	8 munkaállomás 380 szerszám tálcával
Más
Súly	9000 kg	11000 kg
Mechanikai méretek	245023302650

Termékfestmény és alkalmazás

60 vertikális CNC szerszámgépet használnak az autóiparban a motor alkatrészeinek, a sebességváltó házak és más összetett testszerkezeti alkatrészek feldolgozásához. Ezeknek az alkatrészeknek általában nagy pontosságot és jó felületminőséget igényelnek, és a vertikális szerszámgépek megfelelnek ezeknek a szigorú gyártási követelményeknek. A függőleges szerszámgépeket, különösen a függőleges esztergait, általában használják a nagy tárcsás alkatrészek, például lendkerék, karimák, fékdobok stb. Feldolgozására. Ezeknek az alkatrészeknek nagyobb sugárirányú méreteik vannak, és a függőleges szerszámszerszám elrendezése lehetővé teszi, hogy könnyen kielégítse az ilyen munkadarabok megmunkálási igényeit.
