46 soros eszköz CNC szerszámgépek

A Shadick egy eredeti 46 soros eszköz CNC szerszámgépgyártó, Kínában, a K + F-re és a CNC szerszámgépek gyártására szakosodva évekig. Termékeink egyértelmű előnyöket kínálnak mind az ár, mind a minőség szempontjából, és várjuk, hogy Kínában hosszú távú partnerré váljunk.

Kérdés küldése

termékleírás

45 fokos ferde ágy kialakítás, kényelmes az üzemeltetők számára, hogy a munkadarabokat fel-le rögzítsék, és sima chip-eltávolítást kapjanak. Az ultra nagy x tengely 900-as lökéssel rendelkezik, és a Z-tengely 350-es löketű, így a 46 soros eszköz CNC szerszámok könnyen megszervezhetők. Felszerelhető egy toronyval és erőfejjel. A továbbfejlesztett egyszerű maróvegyület több opcióval felszerelhető egy repülő vágófejjel, hogy elérje a 4 tengelyes kapcsolási funkciót. Az egy darabból álló öntött ágytest biztosítja az összeszerelt gép stabilitását és pontosságát egy független orsó egységgel.

Termékparaméter （specifikáció）

Feldolgozási kapacitás	46a
Forogja az ágytestet	Φ500
A legnagyobb átmérőjű feldolgozás	Φ350
Orsó
Orsó orr	A2-5
Rúd rekesz	Φ46
Orsósebesség	0-6000
Mechanikai pontosság
Ismételje meg a pozicionálási pontosságot	± 0,005
Orsó lövöldözés	≤0,005/100 mm
Orsó kúp	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z tengely gyorsan mozgó sebesség	24 m/perc
Tengelyirányú löket
X tengelyes löket	900 mm
Z-tengelyes löket	350 mm
Motor teljesítmény
Orsó (szervó) és motor	7,5 kW
X tengely (szervó) és motor	1,3 kW/1,7 kW
Z tengely (szervó) és motor	1,3 kW/1,7 kW
Más
Súly	3200 kg
Mechanikai méretek	223016001900

Termékfestmény és alkalmazás

A Shadick 46 soros szerszám, a CNC szerszámgépek referencia-berendezéssé váltak a kis- és közepes méretű precíziós alkatrész-megmunkálási ágazatban, köszönhetően hosszú ciklusú stressz-enyhítő folyamatuknak, a legfontosabb nemzetközi márkák alapvető alkotóelemeinek és az intelligens megmunkálási képességeknek. Különösen jól alkalmazható a rugalmas termelési forgatókönyvekhez, amelyek több változatot, kis tételt és nagy pontosságú követelményeket igényelnek, ideális választást jelentve az autóipari részek, az orvosi és a 3C iparágak 2. szintű beszállítói számára a termelési kapacitás frissítése érdekében.

Termelési részletek

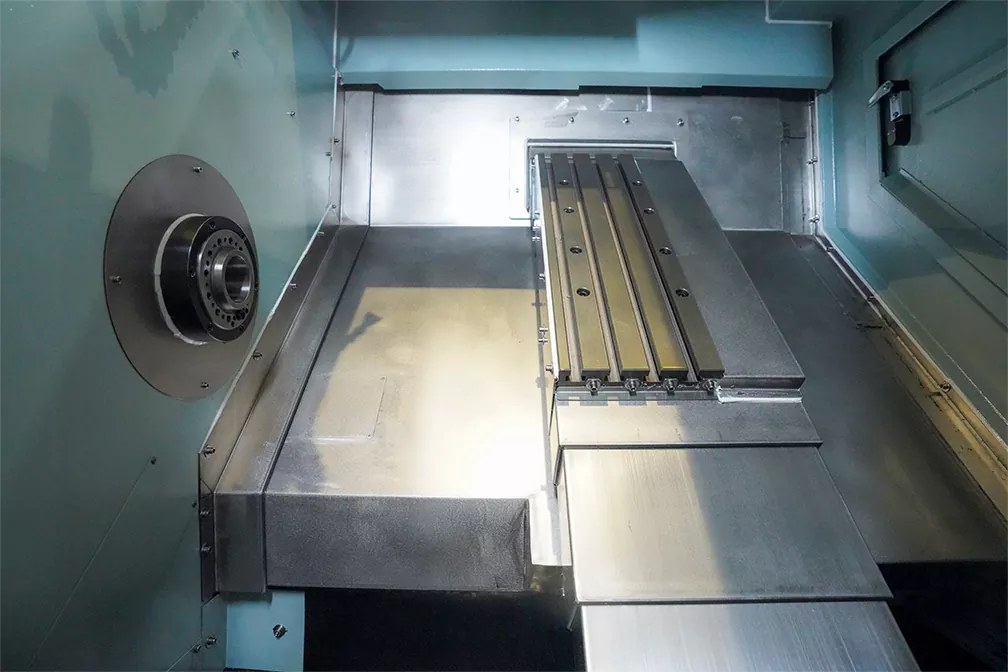

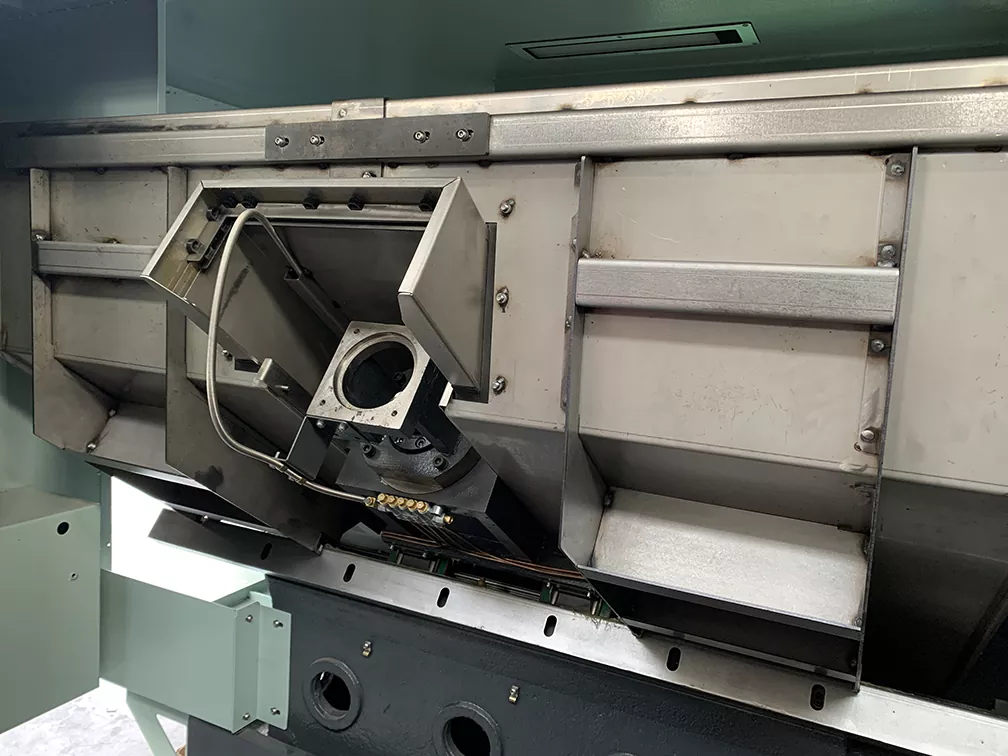

46 soros szerszám CNC szerszámgépek belső szerkezeti kijelzője, x tengelyes stroke 900, Z-tengely-stroke 350

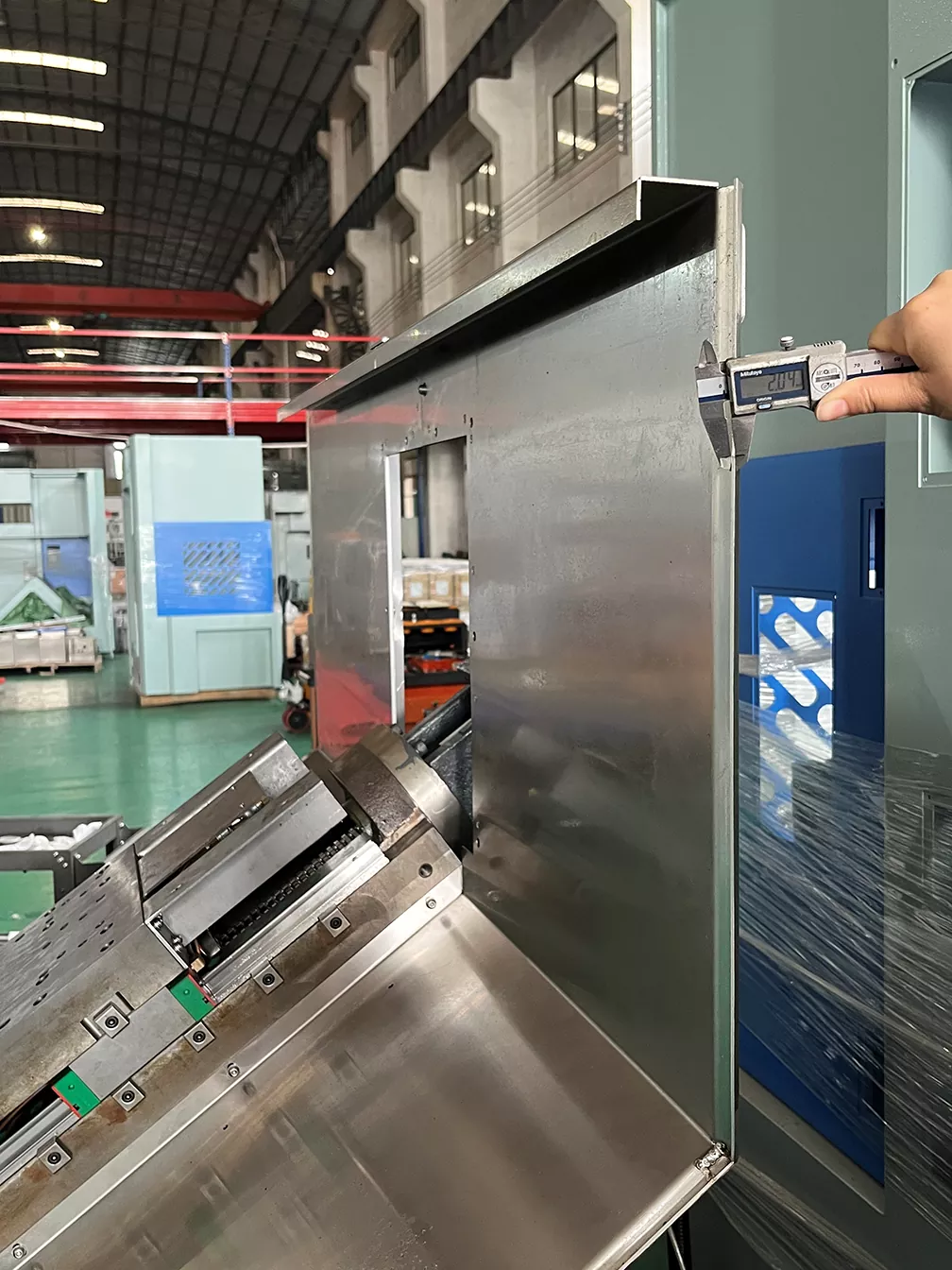

2mm -es rozsdamentes acél teljesen zárt védő kialakítás。

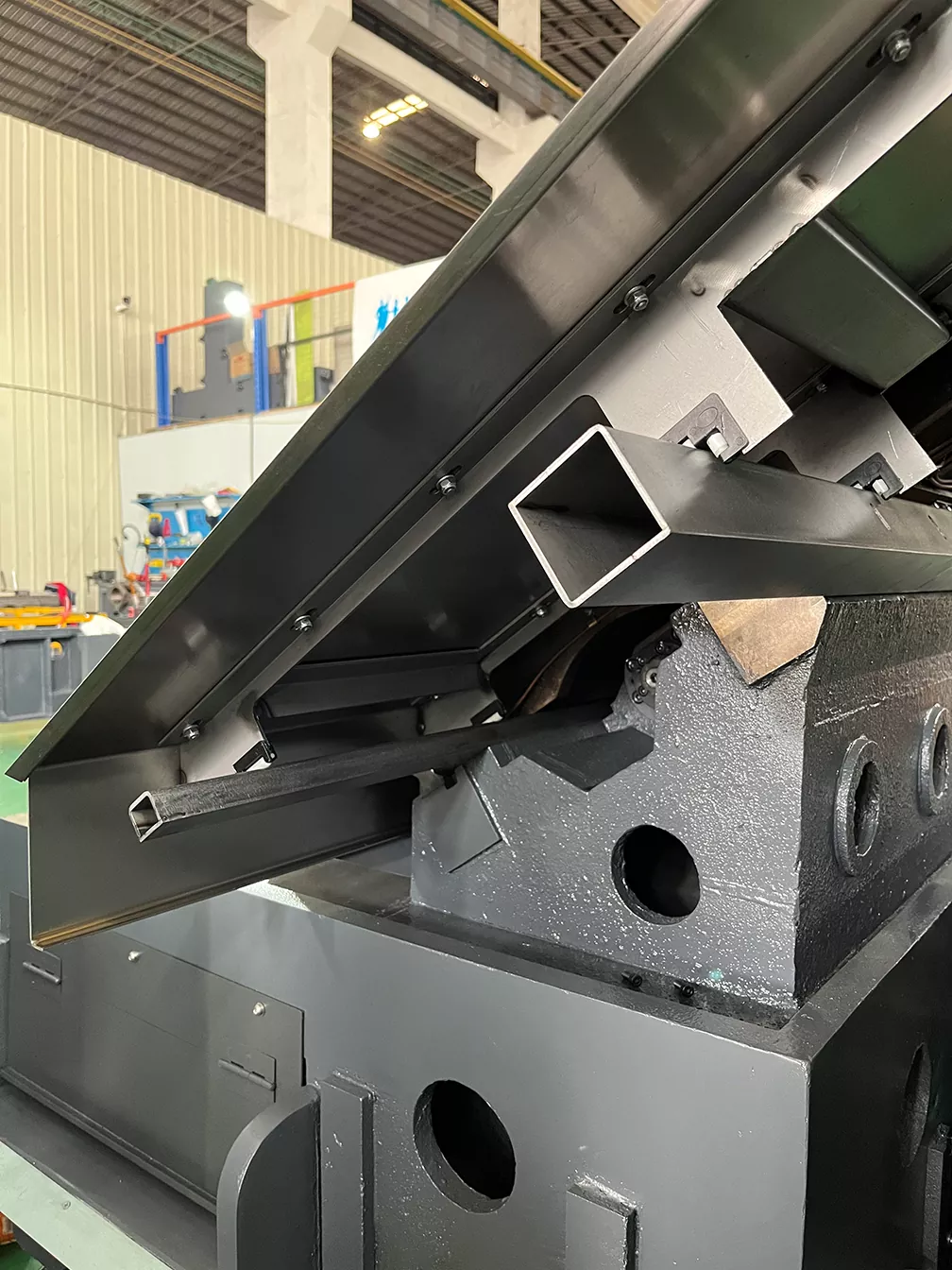

Használjon 3 mm -es megerősítő rudakat a megerősítéshez ason az egyrétegű belső védelem

Két kiegészítő vezető sínt használunk, rozsdamentes acélból, 1,5 m hosszúságú és 3 mm vastagságú. Csökkentse a szerszámvonalakat és javítsa a gép stabilitását
