Hogyan működnek a CNC szerszámgépek?

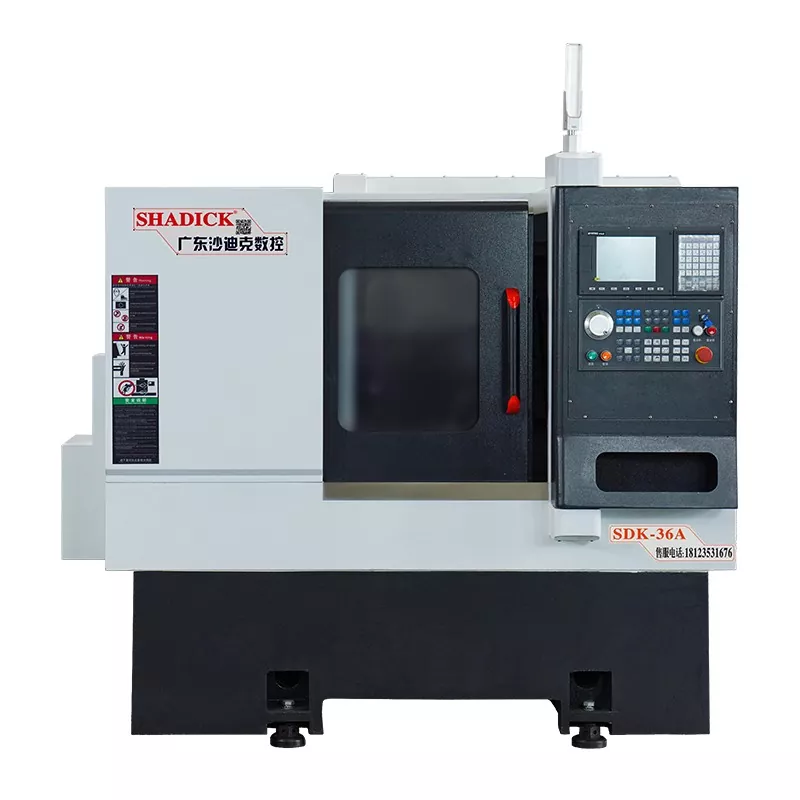

A CNC szerszámelrendezési gép szerkezeti jellemzői

ACNC szerszámelrendezés géptöbb folyamatot tud egyszerre végrehajtani, beleértve a külső esztergálást, sokszögmarást, menetvágást és hornyolást.

Számos folyamatot képes kezelni, beleértve a nagy sebességű esztergálást és a kis sebességű sokszögmarást.

A hidraulikus szorítószerkezet javítja a gép automatizálási szintjét.

A géptalp integrált, és importált lineáris vezetőket használ, kiváló rezgésállóságot és nagy merevséget kínálva.

A kiváló minőségű öntöttvas gyanta homokformázás és a kompakt bordás lemezszerkezet kiváló merevséget és erős rezgésállóságot biztosít.

Nagy merevségű, nagy pontosságú és nagy sebességű lineáris vezetőkkel és precíziós golyóscsavarokkal rendelkezik.

Hogyan cseréljünk szerszámokat egy CNC szerszámgépen

1. Szerszámcsere forgószerszámtartóval

A forgó szerszámtartó egy egyszerű automatikus szerszámcserélő, amelyet általában használnakCNC automatizált szerszámgépek. Különféle konfigurációkban tervezhető, beleértve a négyzet alakú, hatszögletű vagy tárcsa típusú axiális szerszámtartókat. Mindegyik forgószerszámtartó négy, hat vagy több szerszámot tartalmaz, és a szerszámokat a CNC-eszköz parancsai szerint cserélik.

A forgószerszámtartónak elegendő szerkezeti szilárdsággal és merevséggel kell rendelkeznie ahhoz, hogy ellenálljon a durva megmunkálás során fellépő forgácsolóerőknek. Mivel az esztergálás pontossága nagymértékben függ a szerszám hegyének helyzetétől, a CNC szerszámgépekhez nincs szükség a szerszám pozíciójának kézi beállítására a megmunkálás során. Ezért a megbízható pozicionálási megoldás és a megfelelő pozicionáló szerkezet elengedhetetlen a lehető legmagasabb ismételhetőség (általában 0,001-0,005 mm) biztosításához a forgószerszámtartó minden egyes indexelése után.

2. Szerszámcsere az orsófej cseréjével

Az orsófej cseréjével történő szerszámcsere viszonylag egyszerű szerszámcsere módszer a forgószerszámmal felszerelt CNC szerszámgépeknél. Az ilyen típusú orsófej lényegében egy revolverfejű szerszámtár. Az orsófejek vízszintes és függőleges konfigurációkban is kaphatók. A torony általában el van forgatva az orsófej megváltoztatásához, ami lehetővé teszi az automatikus szerszámcserét. A torony minden orsója előre fel van szerelve az egyes folyamatokhoz szükséges forgó szerszámmal. Szerszámcsere parancs kiadásakor minden orsófej sorrendben elfordul a megmunkálási pozícióba, és bekapcsolódik a fő mozgásba, aminek következtében a megfelelő orsó elforgatja a szerszámot. A többi, nem feldolgozási pozícióban lévő orsó lekapcsol a főmozgásról.

3. Automatikus szerszámcsere rendszer Szerszámtárral

Mivel a forgószerszámtartók és revolverfejes szerszámcserélők nem férnek el nagy számú szerszámmal, és nem tudják kielégíteni az összetett alkatrészek megmunkálási igényeit, az automatikus szerszámcserével rendelkező CNC szerszámgépek gyakran használnak szerszámtárral ellátott automatikus szerszámcserélőt. Ez az automatikus szerszámcserélő egy szerszámtárból és egy szerszámcserélő mechanizmusból áll, és a szerszámcsere folyamata viszonylag összetett. Először a megmunkálási folyamatban használt összes szerszámot szabványos szerszámtartókra kell felszerelni, a gépen kívül előre méretezni, majd meghatározott elrendezés szerint a szerszámtárba helyezni. Szerszámcserekor a tárból egy szerszám kerül kiválasztásra. A szerszámcserélő ezután eltávolítja a szerszámot a tárból vagy az orsóból, felcseréli a szerszámot, és behelyezi az új szerszámot az orsóba, visszahelyezve a régi szerszámot a tárba. A szerszámtár nagy kapacitással rendelkezik, és az orsódoboz oldalára vagy fölé szerelhető. MivelCNC szerszámgépekaz automatikus szerszámcserélőknél csak egy orsó van a tartóban, az orsószerelvénynek nagyon merevnek kell lennie, hogy megfeleljen a precíziós megmunkálás követelményeinek.
